Membranventile MVS, MTS, MBS
Membranventile für sterile Prozessleitungen und Behälter: als 2-Wege-Ventil MVS, T-Ventil MTS und Bodenablassventil MBS, jeweils mit Hand- oder Pneumatikantrieb. Fünf Antriebsbaugrössen decken die Nennweiten DIN06 bis DIN50, ISO06 bis ISO50 und OD ¼" bis OD 2½" ab.
Überblick
Drei Körperformen. Ein Antriebssystem.
Das Membranventil trennt das Medium vom Antrieb: Die Membran schliesst gegen den Steg im Ventilkörper, kein bewegtes Teil des Antriebs kommt mit dem Produkt in Berührung. Hand- und Pneumatikantriebe passen auf alle drei Körperformen derselben Baugrösse.
- Für Gase und Flüssigkeiten
- Ventilkörper geschmiedet (Standard), als Feinguss, aus dem Vollen oder geschweisst
- Produktberührt 1.4435 BN2 (316L), Sonderwerkstoffe auf Anfrage
- Anschlüsse Schweissstutzen, Clamp DIN32676 oder Aseptik DIN11864, je Seite wählbar
- Membran EPDM oder EPDM/PTFE-kaschiert
- Pneumatikantrieb normal geschlossen, normal geöffnet oder doppeltwirkend
- Produktberührte Oberflächen elektropoliert, Ra < 0,6 µm als Standard
- Optionen: Hubbegrenzung, Rückmeldeeinheit M8 mit einem oder zwei Initiatoren
- Produktberührte Teile mit Artikelnummer, Werkstoff und Chargennummer gekennzeichnet
Ausführungen

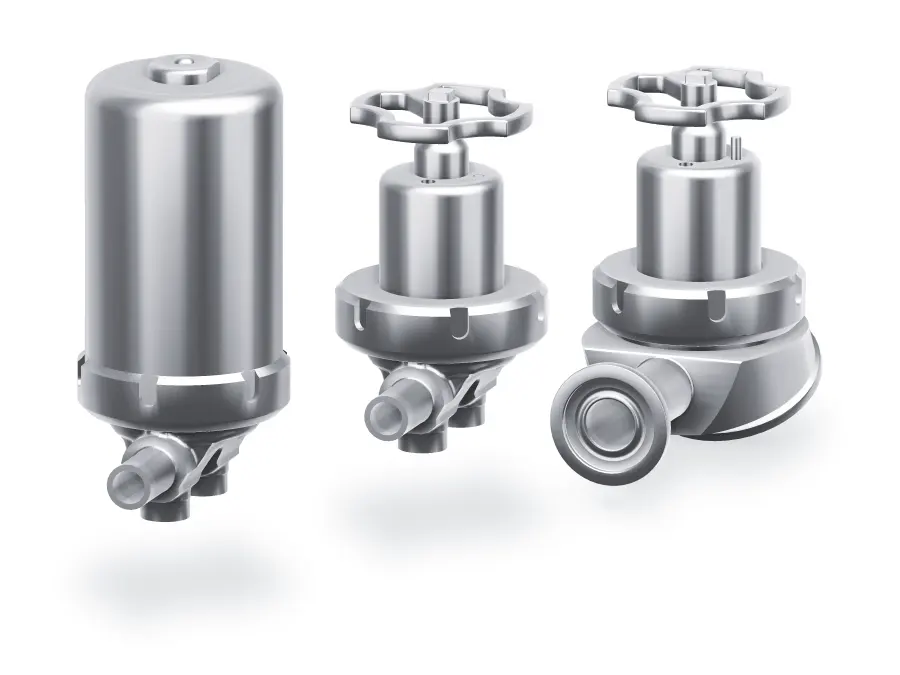

Durchgang, T, Boden. Von Hand oder mit Luft.
Alle drei Körperformen gibt es mit Hand- und mit Pneumatikantrieb. Der Bestellschlüssel kennt weitere Körper mit Abgang oder Abgangsventil sowie Y-Körper.
MVS 2-Wege-Ventil
- Durchgangsventilkörper
- Baulänge 75 bis 154 mm
- Stutzenlänge 19 mm
- Hand- oder Pneumatikantrieb
MTS T-Ventil
- T-Ventilkörper
- Abgang in Nennweite und Anschluss wählbar wie die Hauptleitung
- Stutzenlänge 19 mm
- Hand- oder Pneumatikantrieb
MBS Bodenablassventil
- Bodenablassventilkörper für den Behälterboden
- Hand- oder Pneumatikantrieb
- Auch mit Clamp-Anschluss zum Behälter, pneumatisch
Baugrössen MVS
Fünf Antriebe. Drei Rohrnormen.
Zuordnung der Nennweiten zu den Antriebsbaugrössen, mit Baulänge und Bauhöhe des 2-Wege-Ventils MVS mit Schweissstutzen. Bauhöhe pneumatisch für die Ausführung normal geschlossen.
| Antrieb | DIN | ISO | OD | Baulängemm | Höhe Handmm | Höhe pneumatischmm |
|---|---|---|---|---|---|---|
| 1 | DIN06, DIN08 | ISO06 | OD ¼", OD ⅜" | 75 | 62,6 | 84,6 |
| 2 | DIN10 | ISO08, ISO10 | OD ½" | 88 | 81,7 | 109 |
| 3 | DIN15, DIN20 | ISO15, ISO20 | OD ¾", OD 1" | 108 | 108,2 | 143,4 |
| 4 | DIN25, DIN32 | ISO25 | – | 134 | 144 | 197 |
| 4 | DIN40 | ISO32 | OD 1½" | 134 | 160 | 213 |
| 5 | DIN50 | ISO40, ISO50 | OD 2", OD 2½" | 154 | 195 | 252,3 |
Technische Daten
Werkstoffe, Membranen, Temperaturen.
- Nennweiten
- DIN06–DIN50, ISO06–ISO50, OD ¼"–OD 2½"
- Rohrnormen
- DIN11866 Reihe A (DIN), Reihe B (ISO), Reihe C (OD)
- Anschlüsse
- Schweissstutzen; Clamp-Stutzen DIN32676; Aseptik nach
DIN11864-1 (Gewinde- oder Nutstutzen),DIN11864-2 (Nut- oder Bundflansch),DIN11864-3 (Nut- oder Bundklemmstutzen) - Produktberührt
- 1.4435 BN2 (316L); 1.4539 und 1.4571 nach Bestellschlüssel; weitere wie 2.4602 oder Titan auf Anfrage
- Nicht produktberührt
- 1.4305 oder gleichwertig
- Herstellung Ventilkörper
- Geschmiedet (Standard), Feinguss, aus dem Vollen, Schweisskonstruktion
- Oberfläche produktberührt
- Geschliffen, poliert und elektropoliert, Ra < 0,6 µm (Standard); Ra 0,2, 0,4 oder 0,8 µm wählbar; weitere auf Anfrage
- Membran
- EPDM (Standard) oder EPDM/PTFE-kaschiert; Sonderwerkstoffe auf Anfrage
- Betriebstemperatur Membran
- EPDM −40 bis +140 °C, kurzzeitig bis +150 °C; EPDM/PTFE-kaschiert −20 bis +160 °C, kurzzeitig bis +200 °C
- Betriebsdruck
- 10 bar
- Medien
- Gase und Flüssigkeiten
- Antrieb
- Handantrieb oder Pneumatikantrieb in fünf Baugrössen; pneumatisch normal geschlossen, normal geöffnet oder doppeltwirkend
- Rückverfolgbarkeit
- Produktberührte Teile mit Artikelnummer, Werkstoff und Chargennummer gekennzeichnet
- Zeugnisse
- EN10204 3.1 für produktberührte Teile (Standard); auf Wunsch Nachweis der Oberflächenrauheit, des Delta-Ferritgehalts und der FDA-Konformität der Membran
- Konformität Membran
- FDA-konform, USP-Klasse VI, TSE-frei
Bestellschlüssel
Ein Schlüssel. Jede Kombination.
Bestellbeispiel: MVS000.ISO.10S.10S.35S.E2.06.0.PA.NC — 2-Wege-Ventil, ISO10, beidseitig Schweissstutzen, 1.4435 (316L) geschmiedet, elektropoliert Ra 0,6 µm, EPDM-Membran, Pneumatikantrieb normal geschlossen.
Körper und Anschluss
- 1 Ventilkörper: MVS, MTS, MBS und weitere
- 1.1 Typ: 000 Standard, 999 Speziallänge
- 2 Norm: DIN, ISO, OD
- 3 und 4 Nennweite links und rechts
- 3.1 und 4.1 Anschluss links und rechts
- 5 Abgang beim T-Ventil
Werkstoff und Oberfläche
- 6 Werkstoff: 35 = 1.4435 (316L), 39 = 1.4539, 71 = 1.4571
- 6.1 Herstellung: S geschmiedet, G Feinguss, V Vollmaterial, W geschweisst
- 7 Behandlung: E1 poliert, E2 poliert und elektropoliert
- 7.1 Oberfläche: 02, 04, 06, 08 für Ra 0,2 bis 0,8 µm
- 8 Membran: 0 EPDM, 7 PTFE/EPDM
Antrieb und Zubehör
- 9 Antrieb: HA Hand, PA pneumatisch
- 9.1 Funktion: NC, NO, LL doppeltwirkend
- 10 Hubbegrenzung: H1 auf, H2 zu, H3 auf und zu
- Rückmeldeeinheit M8 mit einem oder zwei Initiatoren
- Schlüsseladapter, Drehmomentschlüssel 10–50 Nm und 40–200 Nm, Vierkantaufsatz und -verlängerung
Kontakt
Anfrage
Nennen Sie uns Ventilkörper, Rohrnorm, Nennweite und Anschluss je Seite, Werkstoff, Oberfläche, Membran und Antrieb — beim Pneumatikantrieb auch die Funktion. Wir stellen den Bestellschlüssel zusammen.
