bio-plus®

Prozesskomponenten

Modulares steriles Komponenten­system für Anwendungen in der Pharma-, Biotech- und Lebensmittelindustrie.

  • Armaturen für den Rohr­leitungsbau (bio-plus®, DIN32676, DIN11864 usw.)
  • Inline-Schaugläser
  • Rückschlag­ventile – jetzt auch magnetisch schliessend
  • Inline-Filter und -Blenden
  • Schlauch­leitungen, Armaturen und Kupplungen
  • Sonderkomponenten

01

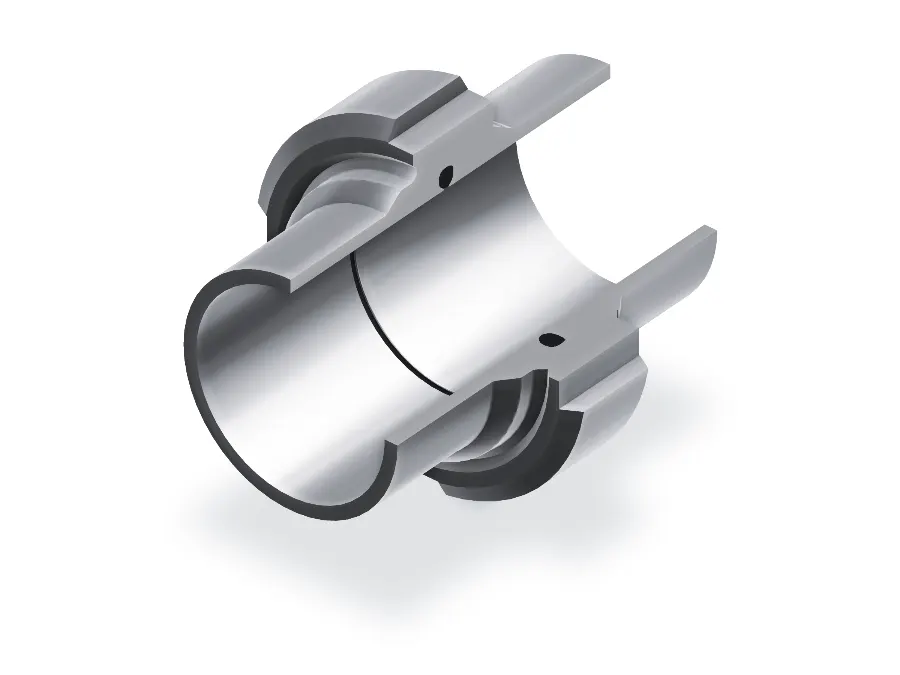

Steril­verbindung

bio-plus® Steril­verbindungPDF · 3,8 MB · DE/EN DIN11864 Aseptik-VerbindungPDF · 2,8 MB · DE/EN

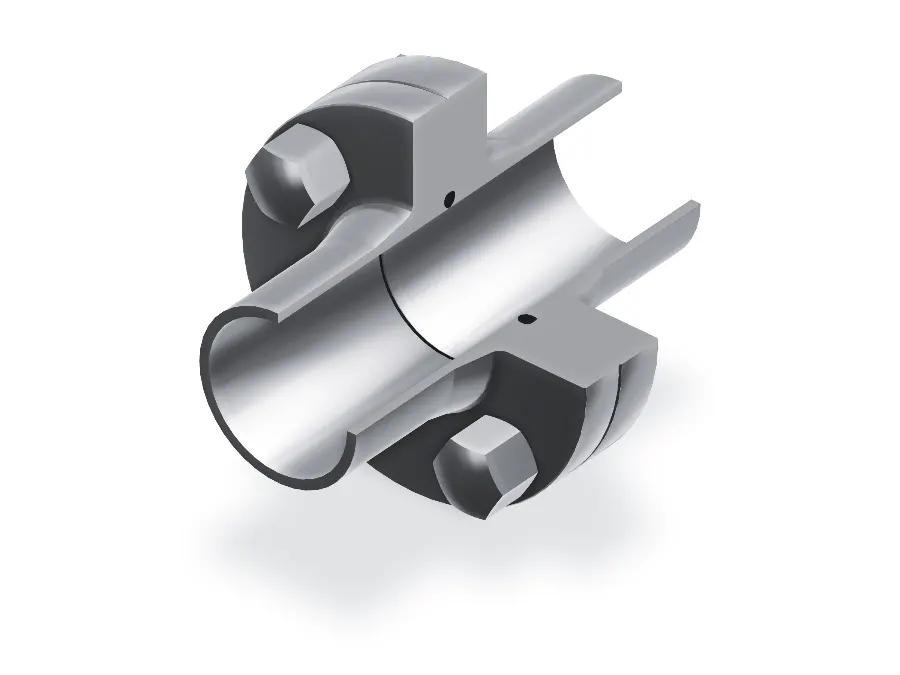

Steril-Flanschverbindung

Nut- und BundflanschSteril-Flansch­verbindung

Nutflansch, Bundflansch und O-Ring. Auch als Gross­flansch­verbindung und als Blind­flansch.

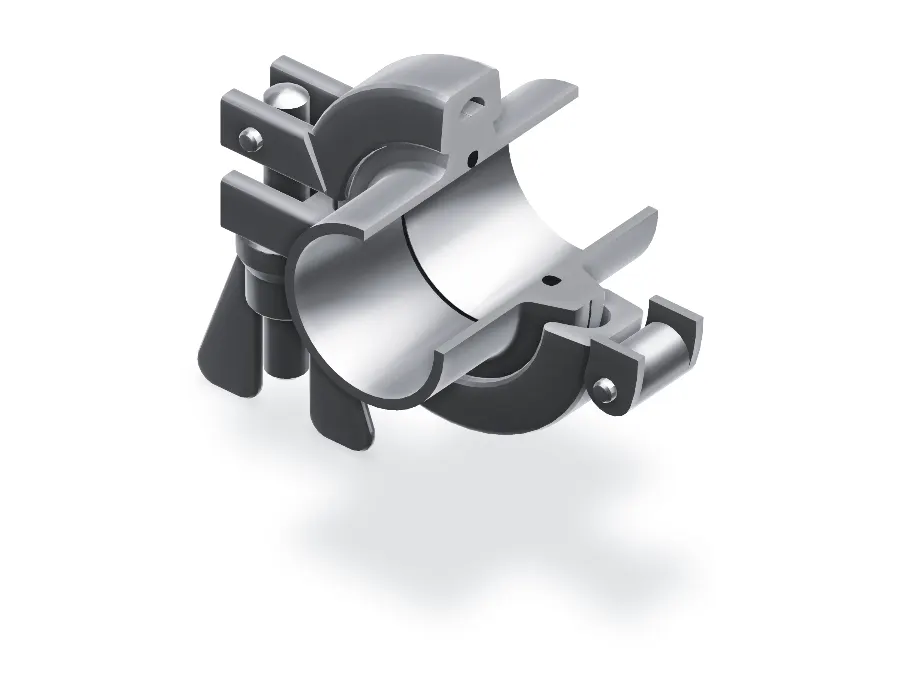

Steril-Klemmverbindung

Clamp-AusführungSteril-Klemm­verbindung

Klemm­stutzen, O-Ring und Klammer mit Flügelmutter, auch als Sicherheits­klammer.

02

Norm­verbindungen

bio-plus® Reduzierstück DIN11865PDF · 317 KB · DE/EN ASME BPE Rohrformteile mit TCPDF · 691 KB · DE/EN DIN11864 Aseptik-VerbindungPDF · 2,8 MB · DE/EN DIN32676 TC-VerbindungPDF · 1,5 MB · DE/EN

DIN11864 Aseptik-Verbindung

  • DIN11864-1 Aseptik-Verschraubung
  • DIN11864-2 Aseptik-Flansch­verbindung
  • DIN11864-3 Aseptik-Klemm­verbindung
  • Nut- und Bundblind­flansch
  • Blind­flansch mit Schauglas
  • Klammer und Sicherheits­klammer

DIN32676 TC-Verbindung

  • TC-Stutzen in DIN-, ISO- und OD-Abmessungen
  • TC-Blinddeckel, auch mit Handgriff
  • TC-Stirn­schauglas
  • Klammer: Standard, leicht, 6kt-Mutter
  • Safety- und High-Pressure-Klammer
  • TC-Dichtungen

Rohrformteile & Reduzierstücke

  • Rohrbogen 90°, 45° und 180° (ASME BPE)
  • T-Stück egal, egal kurz und reduziert
  • Kreuzstück und Endkappe orbital
  • Reduzierstück konzentrisch (DIN11865)
  • Reduzierstück exzentrisch (DIN11865)

03

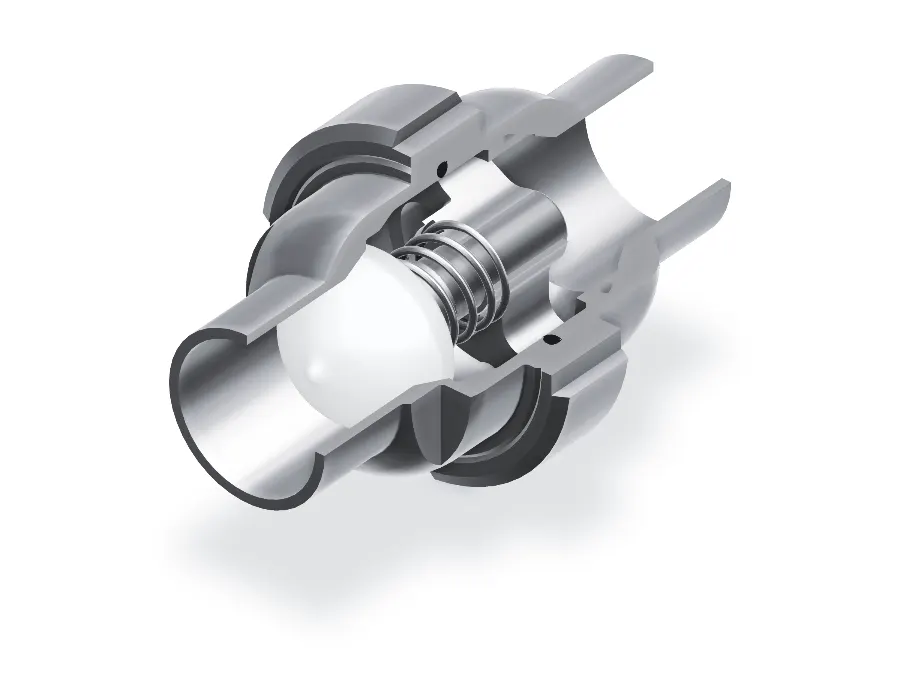

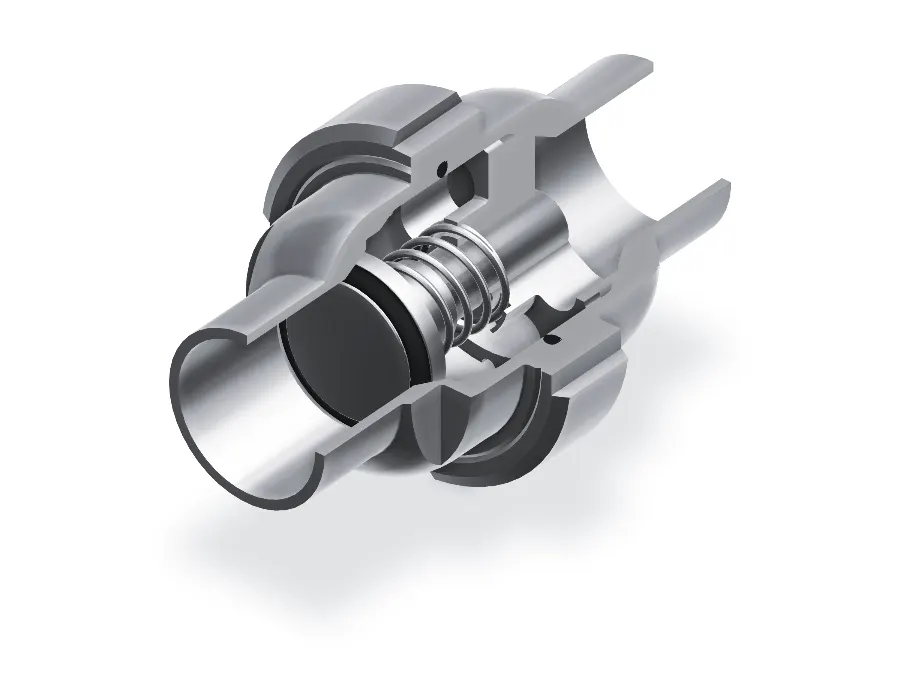

Rückschlag­ventile

bio-plus® Rückschlag­ventilePDF · 3,6 MB · DE/EN

04

Linienschau­gläser

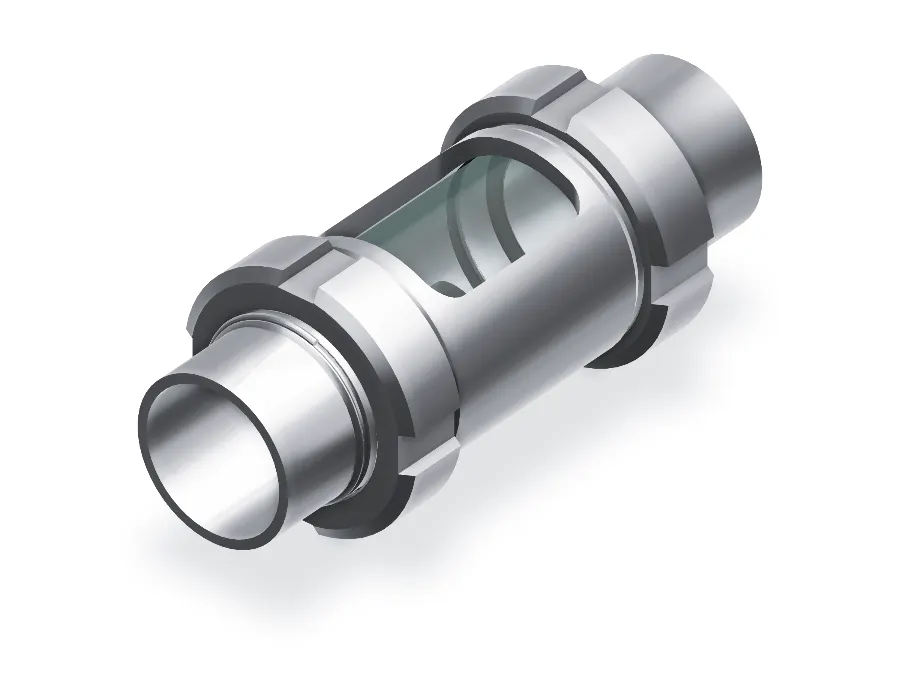

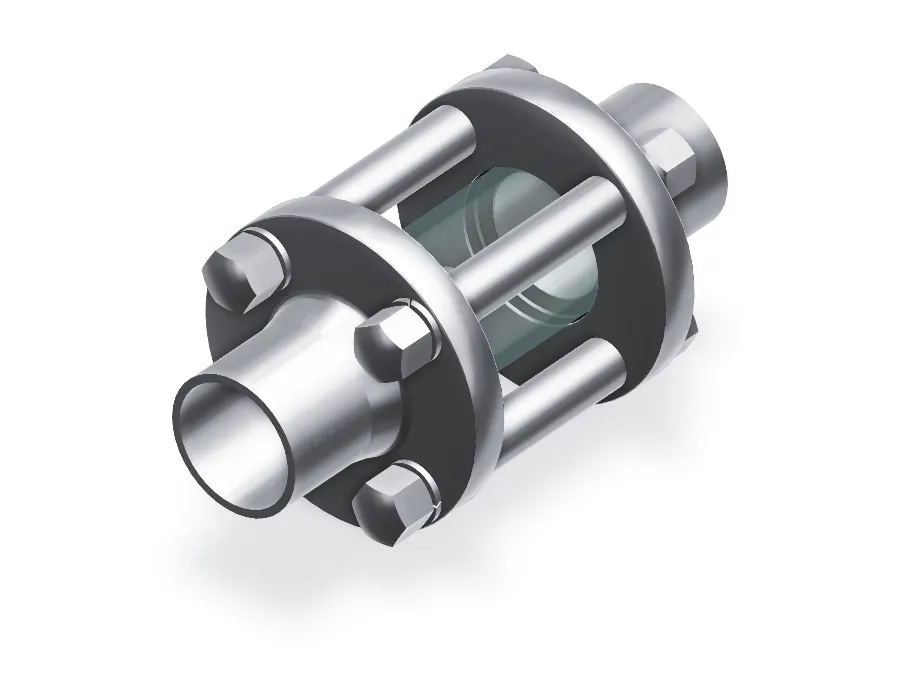

Sehen, was im Rohr passiert — als Teilsicht mit einem Glas oder als Vollsicht rundum, in derselben Baulänge wie die Verbindung.

bio-plus® Linienschau­gläserPDF · 1,0 MB · DE/EN

TECHNIK

DIN04 bis DIN150, ISO06 bis ISO150 und OD ¼" bis OD 6" · Borosilikatglas, produktberührt 1.4435 (316L), elektropoliert Ra < 0,6 µm · −20 °C bis +160 °C.

05

Filtersiebe & Blenden

Konisches Filtersieb und Blende sitzen direkt im Dichtsitz der Verbindung — für bio-plus®, DIN11864 und DIN32676. Standard-Maschenweite 400 µm.

bio-plus® Filtersieb und BlendePDF · 1,7 MB · DE/EN

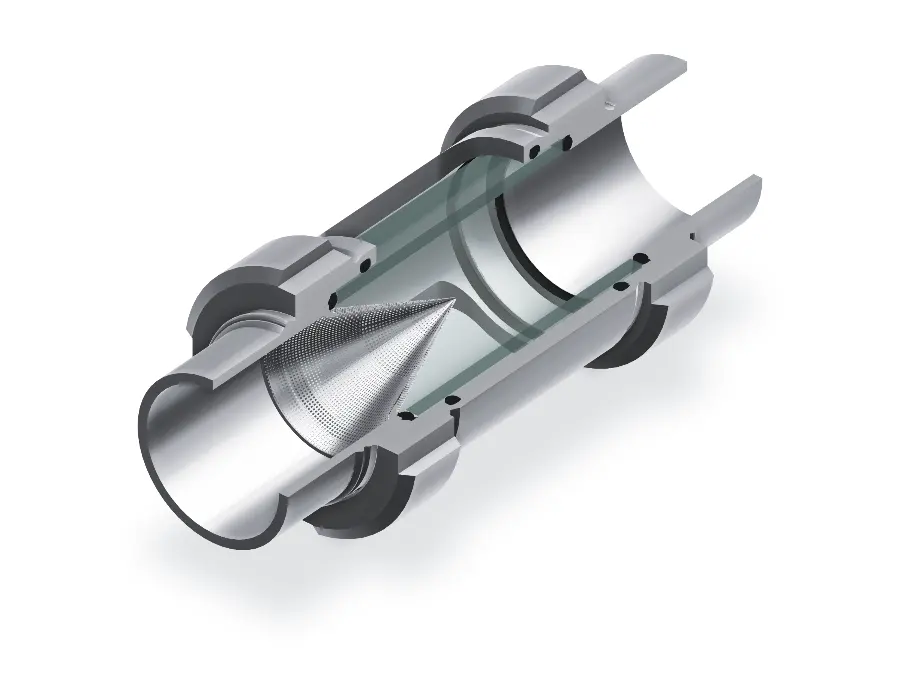

Schauglas mit Filtersieb
Die Kombination Schauglas mit Filtersieb Filtersieb und Linien­schauglas in einer Verbindung: Man sieht, was das Sieb zurückhält, und erkennt die Verschmutzung, bevor der Druckverlust steigt.

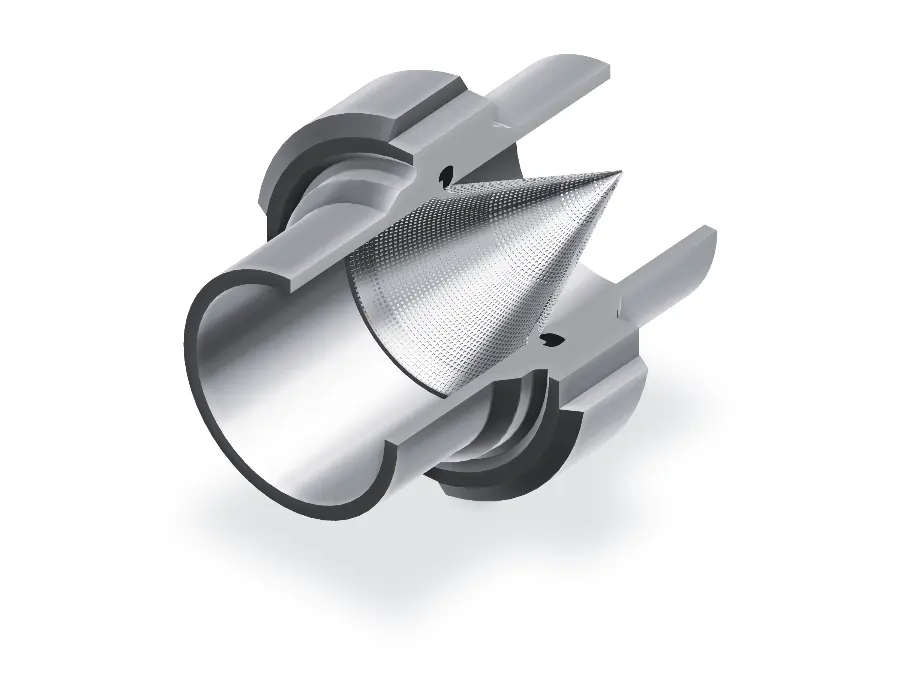

Filtersieb

bio-plus® Steril­verbindungFiltersieb

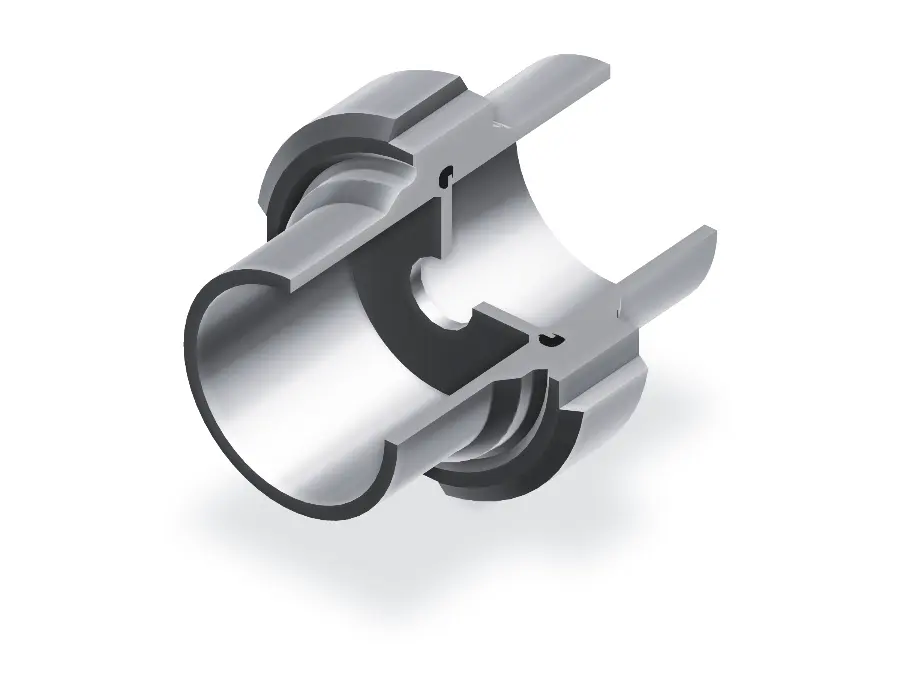

Blende

bio-plus® Steril­verbindungBlende

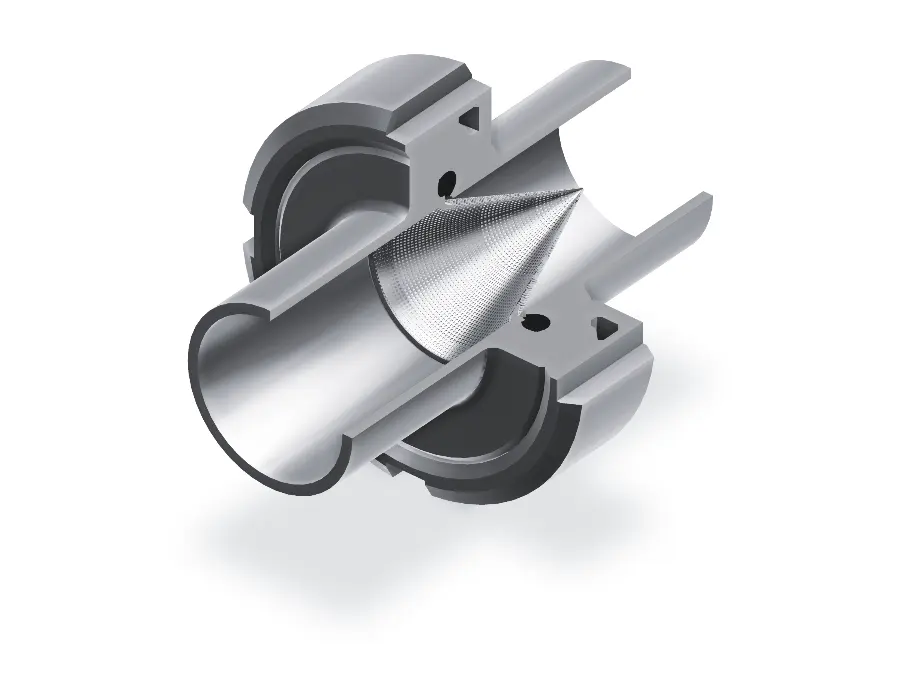

Filtersieb

DIN11864 Aseptik-VerbindungFiltersieb

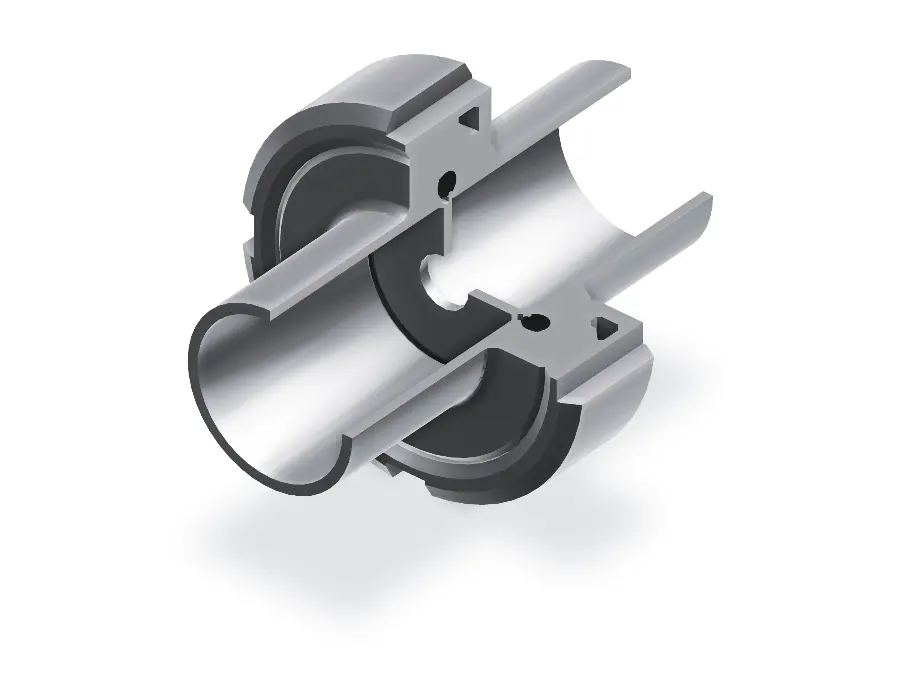

Blende

DIN11864 Aseptik-VerbindungBlende

06

Magnet­abscheider ILM

Der rohrförmige Magnet­abscheider trennt magnetische Feststoffe zuverlässig aus der Flüssigkeit — bei hoher Durchflussleistung und niedrigem Druckverlust.

bio-plus® Inline-Filter und Magnet­abscheiderPDF · 354 KB · DE/EN
Magnetstäbe im Produktstrom

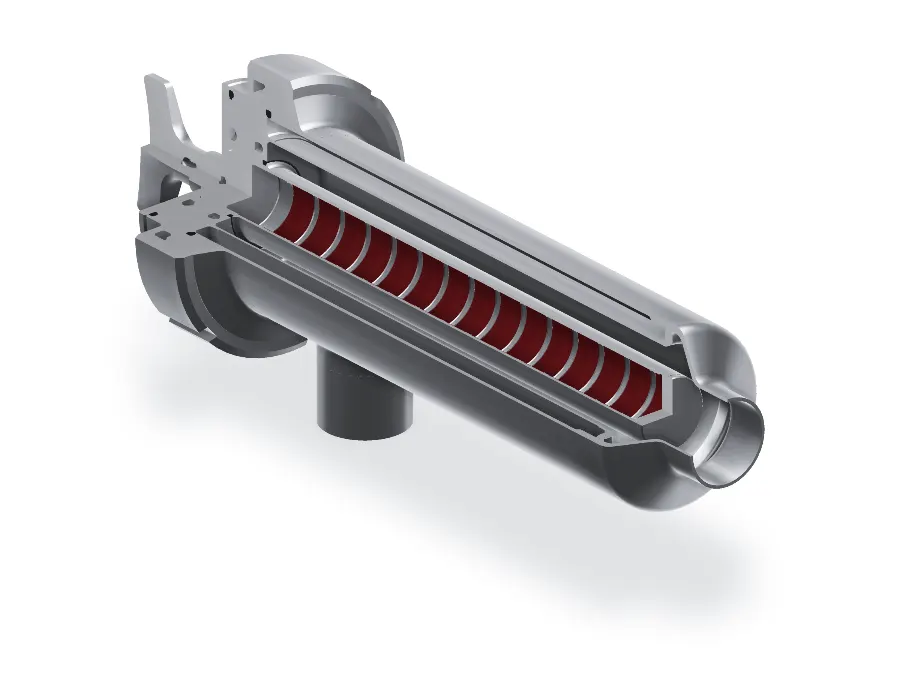

Schnitt durch den ILM Magnetstäbe im Produktstrom Der Feststoff haftet an den Magnetstäben. Zum Reinigen wird das ganze Innenteil ausgebaut — oder nur der Magnetstab gezogen, während die Hülle eingebaut bleibt und mit CIP gereinigt wird.

Hülle bleibt eingebautNur den Stab ziehen

Die Hülle wird im eingebauten Zustand mit CIP gereinigt. Nur der Magnetstab kommt heraus.

für die Reinigung von HandGanzes Innenteil

Wo der Feststoff von Hand entfernt werden soll, lässt sich das komplette Innenteil ausbauen und reinigen.

hoher Durchfluss, wenig VerlustIm Dauer­betrieb

Die rohrförmige Bauform erlaubt eine hohe Durchflussleistung bei niedrigem Druckverlust im kontinuierlichen Betrieb.

07

Inline-Filter ILF-V

Eine rohrförmige Filterfläche trennt den Feststoff von der Flüssigkeit. Beim ILF-V wird der Siebkorb über ein angebautes Aseptik­ventil inline zurückgespült.

bio-plus® Inline-Filter und Magnet­abscheiderPDF · 354 KB · DE/EN
Rückspülen, ohne zu öffnen

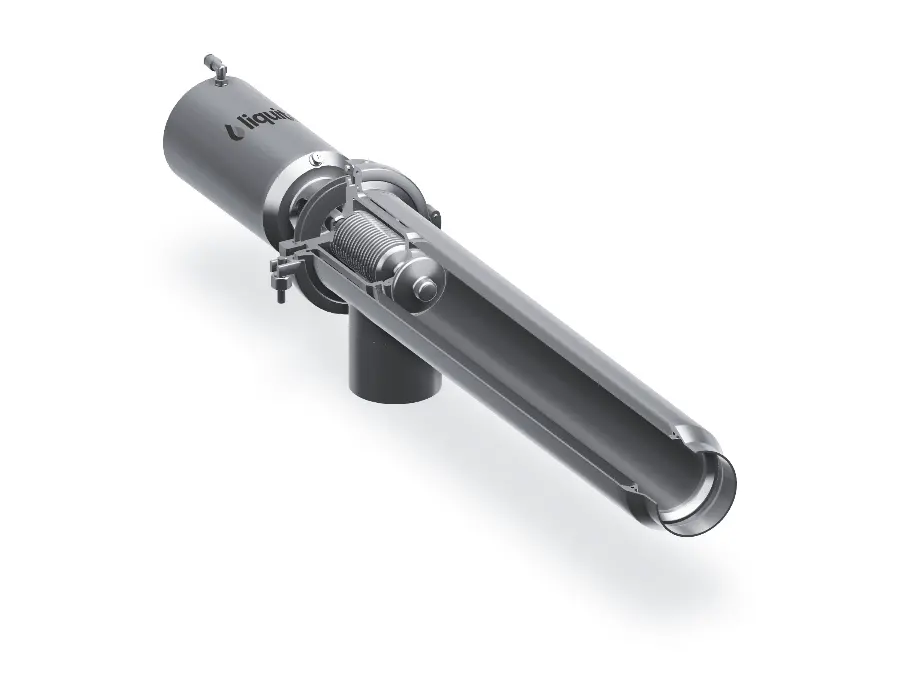

Schnitt durch den ILF-V Rückspülen, ohne zu öffnen Der abgeschiedene Feststoff sammelt sich im Filterrohr und wird über das angebaute Aseptik­ventil automatisch entleert. Das Gehäuse bleibt dabei geschlossen.

Sicherheit für Person und ProzessKein manueller Eingriff

Spülen, entleeren, drucklos machen und gegen Wiedereinschalten sichern entfällt. Der sicherste Eingriff ist der, der nicht stattfindet.

schliesst mit der FliessrichtungSitz invers eingebaut

Steigt der Differenz­druck, weil das Sieb zusetzt, drückt er das Ventil zu und nicht auf.

die Grund­ausführungILF ohne Ventil

Gleiche Filterfläche, gleiche Anschlüsse. Der Feststoff wird von Hand entleert, rückspülen lässt sich der Filter ebenso.

08

Prozessschläuche

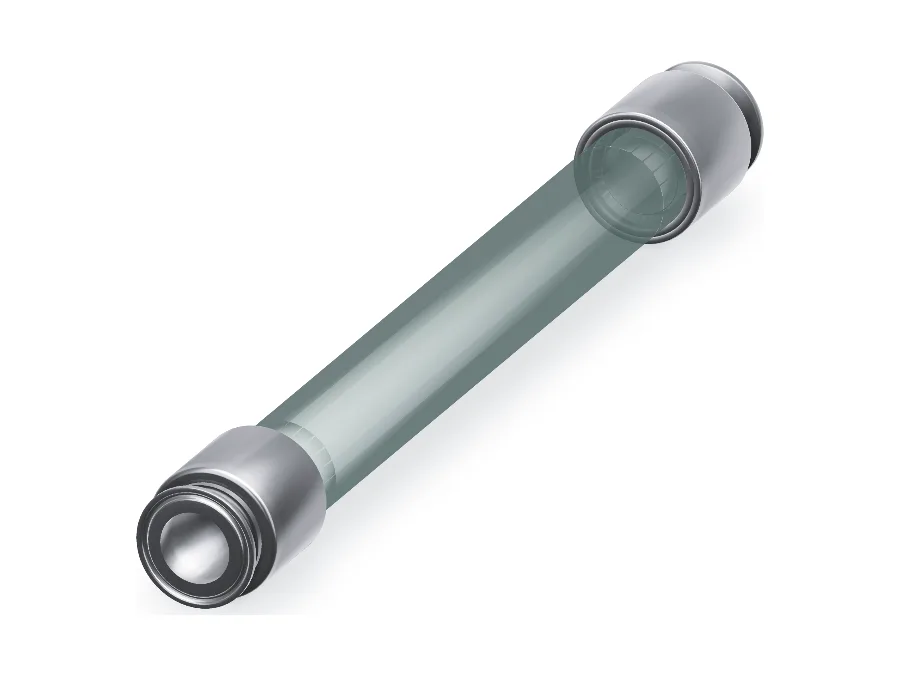

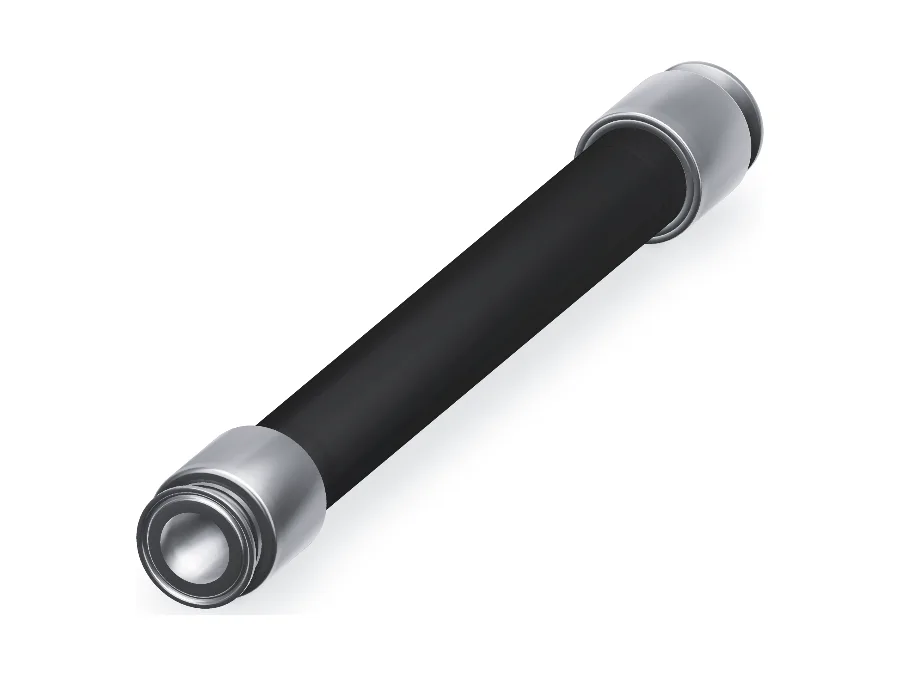

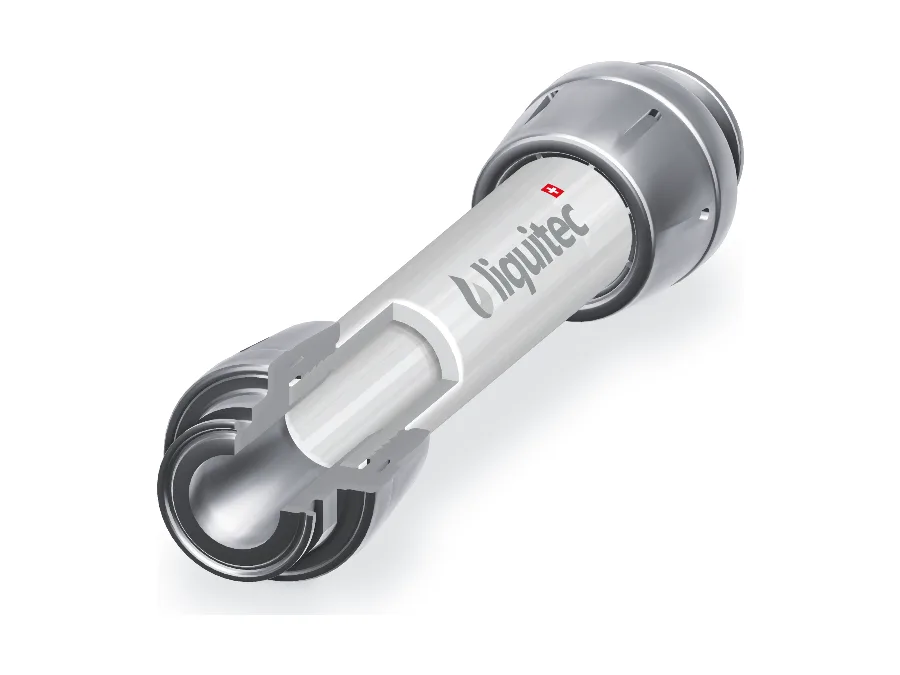

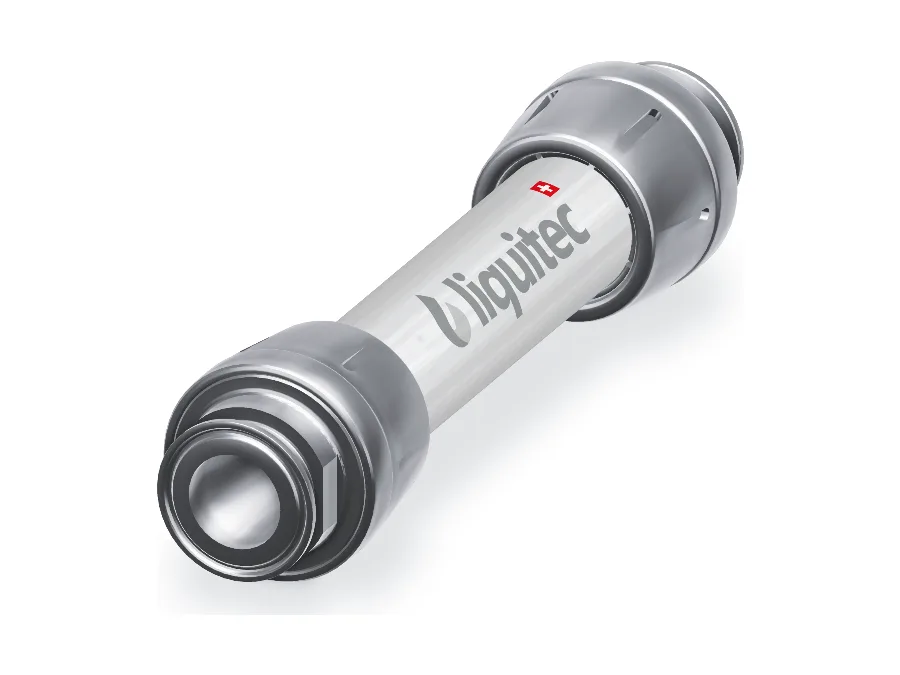

Schläuche aus PTFE, Silikon, EPDM und TPE für Gase und Flüssigkeiten, geliefert als konfektionierte Schlauch­leitung mit hygienischer Armatur. Druck und Temperatur richten sich nach dem Schlauchtyp.

bio-plus® Prozess-SchlauchprogrammPDF · 4,3 MB · DE/EN bio-plus® Schlauch­verschraubungenPDF · 2,0 MB · DE/EN

09Im Detail

Einzelne Produkte genauer betrachtet.
