bio-plus®

DIN11864 Aseptik-Verbindung

Aseptische Rohr­verbindung nach DIN11864 für Gase und Flüssigkeiten: als Verschraubung (Teil 1), als Flansch­verbindung (Teil 2) und als Klemm­verbindung (Teil 3). Alle drei dichten mit einem O-Ring und werden in DIN-, ISO- und OD-Abmessungen geliefert.

DIN11864 Aseptik-VerbindungPDF · 2,8 MB · DE/EN
3Bauformen: Verschraubung, Flansch, Klemmverbindung
40bar Betriebsdruck, bis DIN40 (Teil 1 und 3)
1.4435BN2 (316L), produktberührter Standard
Ra < 0,6µm, produktberührt elektropoliert

Überblick

Drei Bauformen, eine Dichtpartie.

Die Aseptik-Verbindung nach DIN11864 gibt es als Verschraubung, als Flansch­verbindung und als Klemm­verbindung. Alle Bauformen dichten mit einem O-Ring, die Dichtpartie entspricht DIN11864-1 Form A. Blinddeckel, Blind­flansche und Blindclamps schliessen ungenutzte Anschlüsse, Blind­flansche gibt es auch mit Schauglas.

  • Für Gase und Flüssigkeiten
  • Dichtpartie nach DIN11864-1, Form A
  • Rohr­anschluss nach DIN11866 Reihe A (DIN), B (ISO) und C (OD)
  • Produktberührt 1.4435 BN2 (316L), nicht produktberührt 1.4305 oder gleichwertig
  • Produktberührte Oberflächen elektropoliert, Ra < 0,6 µm, auf Bestellung Ra < 0,4 µm
  • Produktberührte Teile mit Artikelnummer, Werkstoff und Chargennummer gekennzeichnet
  • Dichtungen FDA-konform, USP-Klasse VI, TSE-frei
  • Abnahmeprüf­zeugnis 3.1 nach EN10204

Bauformen

Geschraubt, geflanscht, geklemmt.

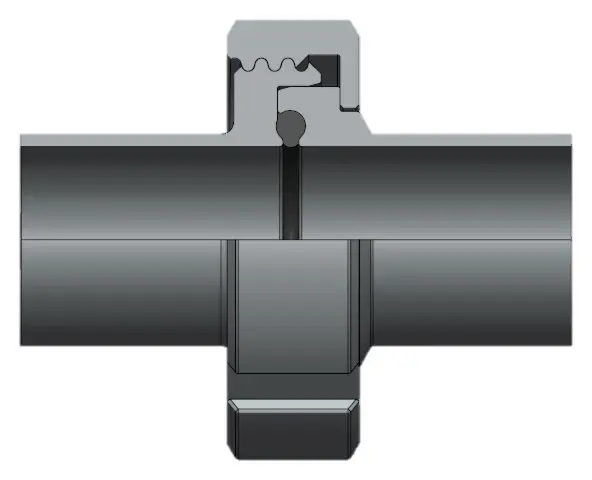

DIN11864-1Aseptik-Verschraubung

Gewinde­stutzen, Bundstutzen, O-Ring und Nutüberwurfmutter, dazu Gewinde- und Bundblinddeckel. DIN10 bis DIN100, ISO08 bis ISO80, OD ½" bis OD 4".

DIN11864-2Aseptik-Flansch­verbindung

Nutflansch, Bundflansch und O-Ring, dazu Nut- und Bundblind­flansch, beide auch mit Schauglas. DIN10 bis DIN150, ISO08 bis ISO100, OD ½" bis OD 4".

DIN11864-3Aseptik-Klemm­verbindung

Nutklemm­stutzen, Bundklemm­stutzen, O-Ring und Klammer mit Flügelmutter, auch als Sicherheits­klammer, dazu Nut- und Bundblindclamp. DIN10 bis DIN100, ISO08 bis ISO80, OD ½" bis OD 4".

Druckstufen

Druck nach Bauform und Nennweite.

Betriebs­druck je Bauform und Nennweiten­bereich, getrennt nach Rohrnorm. Teil 1 ist die Verschraubung, Teil 2 die Flansch­verbindung, Teil 3 die Klemm­verbindung.

NormDruck bisbarDINISOOD
DIN11864-140DIN10–DIN40ISO08–ISO25OD ½"–OD 1½"
DIN11864-125DIN50–DIN100ISO32–ISO80OD 2"–OD 4"
DIN11864-225DIN10–DIN40ISO08–ISO25OD ½"–OD 1½"
DIN11864-216DIN50–DIN100ISO32–ISO80OD 2"–OD 4"
DIN11864-210DIN125–DIN150ISO100–
DIN11864-340DIN10–DIN40ISO08–ISO25OD ½"–OD 1½"
DIN11864-325DIN50–DIN65ISO32–ISO50OD 2"–OD 2½"
DIN11864-316DIN80–DIN100ISO65–ISO80OD 3"–OD 4"

Technische Daten

Werkstoffe, Oberflächen, Nachweise.

Nennweiten
Verschraubung und Klemm­verbindung DIN10–DIN100, ISO08–ISO80, OD ½"–OD 4"; Flansch­verbindung DIN10–DIN150, ISO08–ISO100, OD ½"–OD 4"
Rohrab­messungen
DIN11866 Reihe A, B und C
Dichtpartie
Nach DIN11864-1, Form A
Produktberührt
1.4435 BN2 (316L)
Sonder­werkstoffe
1.4404, 1.4539, 2.4602 gemäss Bestellschlüssel; Titan auf Anfrage
Nicht produktberührt
1.4305 oder gleichwertig
Oberfläche produktberührt
Elektropoliert Ra < 0,6 µm oder Ra < 0,4 µm, weitere auf Anfrage
Medien
Gase und Flüssigkeiten
Kennzeichnung
Artikelnummer, Werkstoff, Chargennummer
Zeugnisse
EN10204 3.1
Dichtungen
FDA-konform, USP-Klasse VI, TSE-frei

Dichtungen

Dichtungs­werkstoffe und Temperatur­bereiche.

EPDM
−40 bis +150 °C, kurzzeitig 160 °C; Standard für komplette Verbindungen
FEP mit Silikonkern
−60 bis +200 °C, kurzzeitig 230 °C
FKM
−20 bis +200 °C, kurzzeitig 230 °C
Weitere
Silikon, FFKM, PEEK, PTFE rein, FEP mit EPDM- oder FKM-Kern gemäss Bestellschlüssel

Bestellschlüssel

Fünf Stellen, ein Bauteil.

Beispiel: AA.N10.64A.35.0.C — komplette Aseptik-Verschraubung, ISO DN10, 1.4435 BN2 (316L), O-Ring EPDM, Ra < 0,6 µm elektropoliert.

Bauteil

  • Komplette Verbindung
  • Stutzen oder Flansch, Nut- oder Bundseite
  • Blinddeckel, Blind­flansch oder Blindclamp
  • Blind­flansch mit Schauglas
  • Nutüberwurfmutter, O-Ring

Norm und Werkstoff

  • Rohrnorm DIN, ISO oder OD, Kennbuchstabe je Bauform
  • Nennweite gemäss Rohr­anschlusstabelle
  • Werkstoff 1.4435 BN2 (316L), 1.4404, 1.4539 oder 2.4602

Dichtung und Oberfläche

  • EPDM, Silikon, FKM, FFKM, PEEK oder PTFE rein
  • FEP mit Silikon-, EPDM- oder FKM-Kern
  • Ra < 0,6 µm oder Ra < 0,4 µm, elektropoliert

Kontakt

Anfrage

Für ein Angebot brauchen wir Bauform, Bauteil, Rohrnorm, Nennweite, Werkstoff, Dichtung und Oberfläche. Komplette Verbindungen liefern wir standardmässig mit EPDM-O-Ring.
