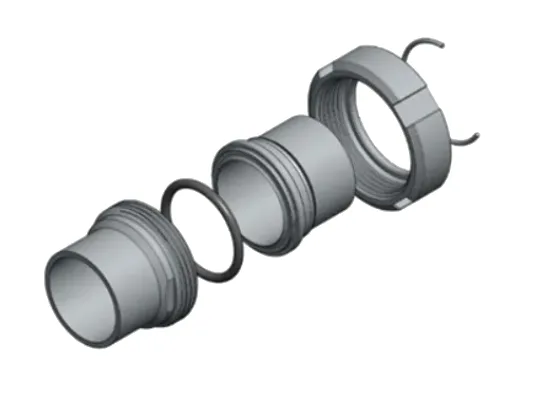

Steril-Verschraubung
Überwurfmutter auf Gewindestutzen. Die schlankste Bauform, lösbar mit zwei Schlüsseln.

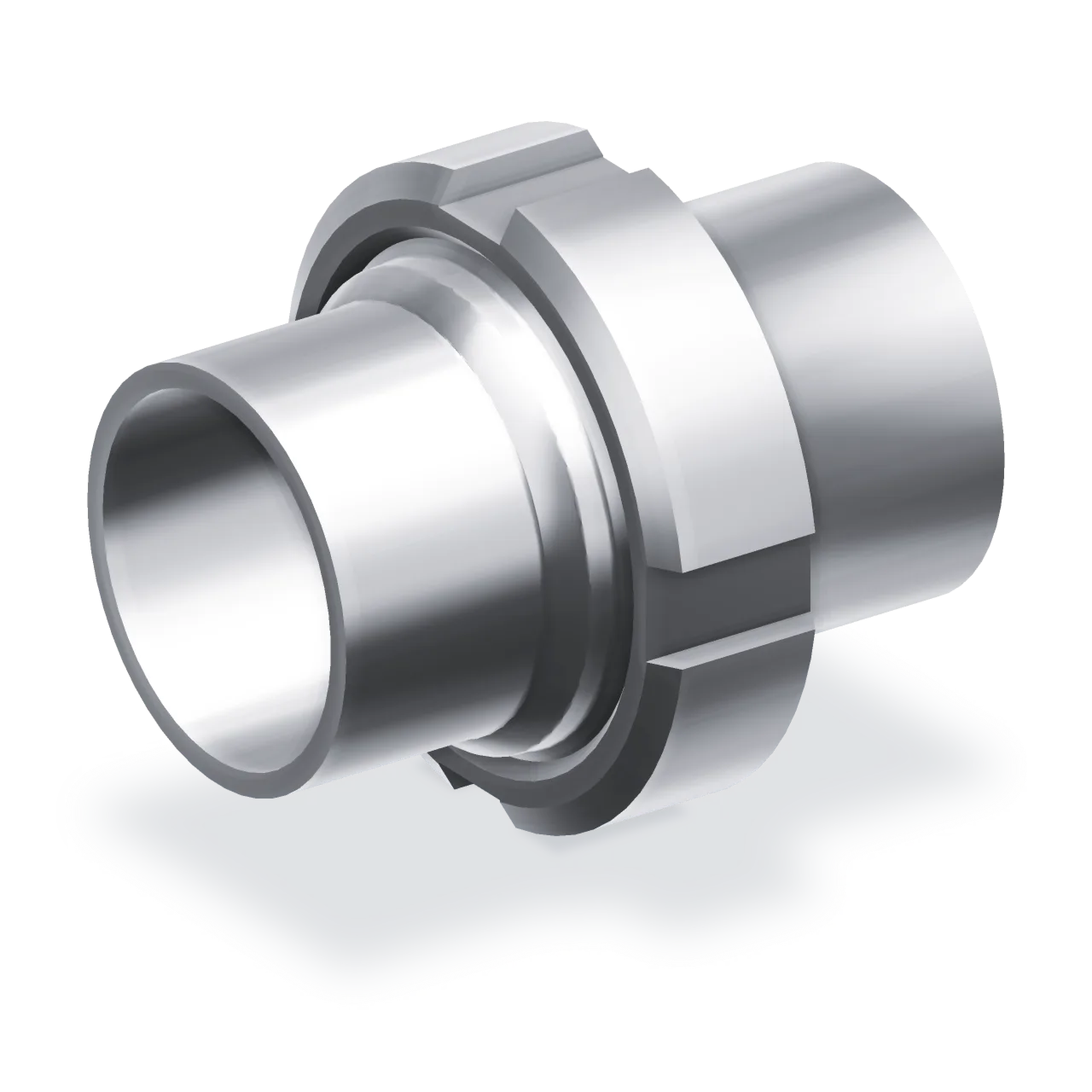

Sterilverbindung
Entwickelt für sterile und hygienische Rohrleitungen, in denen es auf glatte produktberührte Oberflächen, verlässliche Dichtheit und lückenlose Rückverfolgbarkeit ankommt. Geeignet für Gase und Flüssigkeiten, lieferbar in verschiedenen Anschlussarten und Druckstufen.
4Anschlussarten lieferbar
1.4435BN2 (316L), produktberührter Standard
−200…+260°C, je nach Dichtungswerkstoff
Merkmale
Was die Verbindung mitbringt.
- Sterile Verbindung, spaltfrei ausgeführt
- Für Gase und Flüssigkeiten
- Produktberührte Oberflächen elektropoliert
- Vier Anschlussarten lieferbar
- Dichtungen FDA-konform, USP-Klasse VI, TSE-frei
- Produktberührte Teile zur Rückverfolgung gekennzeichnet
Anschlussarten
Vier Wege, eine Dichtstelle.
Die Dichtstelle bleibt in allen Ausführungen dieselbe. Was sich unterscheidet, ist die Art, wie die beiden Hälften zusammengehalten werden — und damit der Platzbedarf und der Aufwand beim Lösen.

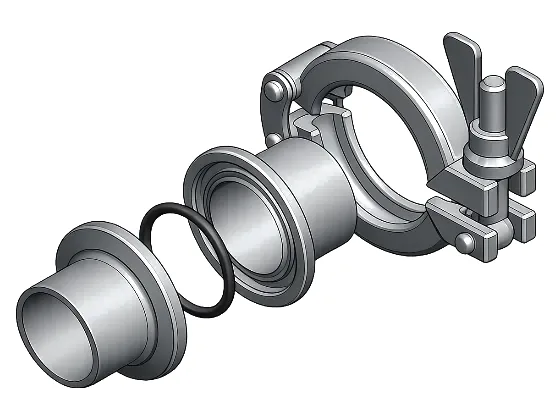

Clamp-Verbindung
Zwei Bördel, eine Klammer. Werkzeuglos zu öffnen, dort richtig, wo oft demontiert wird.

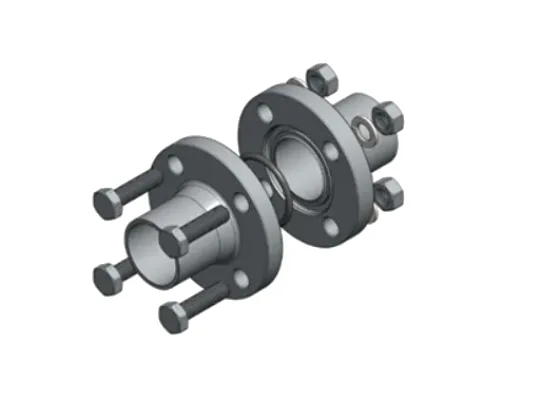

Flanschverbindung
Verschraubter Flansch für feste Einbauten und grössere Kräfte an der Verbindung.

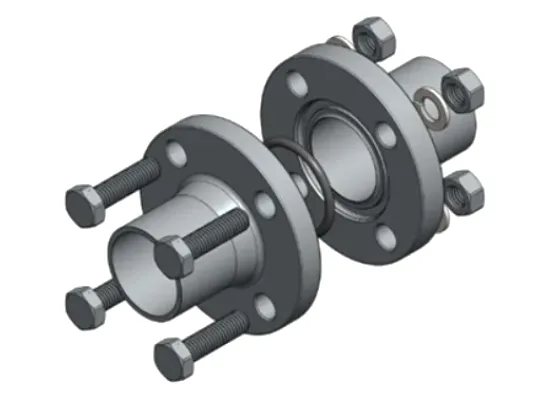

Grossflanschverbindung
Dieselbe Bauart für grosse Nennweiten, bei denen die Schraubenkräfte zu verteilen sind.
Technische Daten
Vier Bauformen. Ein Standard.
- Produktberührt
- 1.4435 BN2 (316L)
- Sonderwerkstoffe
- 2.4602, Titan, 1.4539 und weitere auf Anfrage
- Nicht produktberührt
- 1.4305 oder gleichwertig
- Oberfläche
- Elektropoliert Ra < 0,6 µm als Standard, Ra < 0,4 µm als Option
- Medien
- Gase und Flüssigkeiten
- Rohrnormen
- DIN, ISO, OD, SMS
- Rohrabmessungen
- DIN11866 Reihe A, B und C
- Zeugnisse
- EN 10204 / 3.1
- Konformität
- FDA-konform, USP-Klasse VI, TSE-frei
Dichtungswerkstoffe
Der Werkstoff entscheidet, wie weit es geht.
Die Dichtung begrenzt den Einsatzbereich der Verbindung, nicht der Edelstahl. Fünf Werkstoffe decken den Bereich von −200 bis +260 °C ab.
EPDM
−40 bis +150 °C
Standardausführung
FEP / Silikon
−60 bis +200 °C
Silikonkern mit FEP-Mantel
FKM
−20 bis +200 °C
Beständig gegen Öle und Kraftstoffe
PTFE-Verbund
−200 bis +250 °C
Weitester Temperaturbereich
FFKM
−10 bis +260 °C
Höchste chemische Beständigkeit
Einsatz
Wo hygienisches Design keine Kür ist.
Überall dort, wo steril übergeben wird und eine Undichtigkeit die Charge kostet: in Flüssig- und Gasleitungen von Reinstsystemen, in Pharma, Biotechnologie und Lebensmittelherstellung.
Kontakt
Anfrage
Schreiben Sie uns, wofür Sie die Komponente brauchen — Medium, Anschluss, Grösse. Wir melden uns mit einem konkreten Vorschlag.
