Clamp 50,5 oder 64 mmClamp nach DIN32676

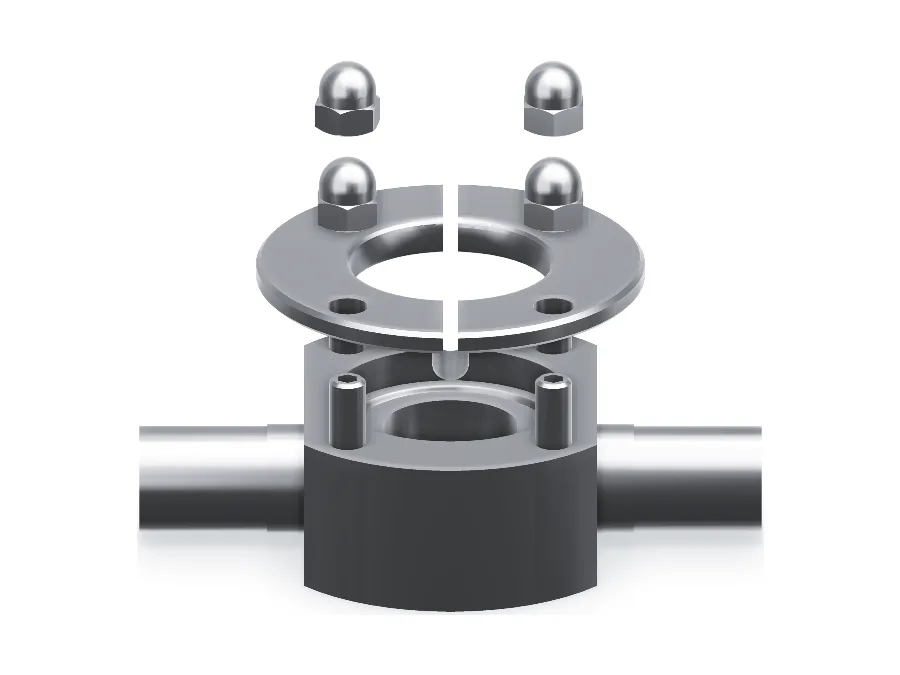

Gehäuse mit geteiltem Klemmflansch, Baulänge 136 mm, Flanschdurchmesser 85 mm mit Clamp 50,5 und 100 mm mit Clamp 64. Auf Wunsch mit Clamp-Enden oder
Inline-Prozessanschlüsse
Gehäuse für den Einbau von Sensoren direkt in die Rohrleitung: Der Messanschluss sitzt auf einem Rohrstück mit Schweissenden. Lieferbar mit Clamp nach DIN32676, mit Nutanschluss nach
3Messanschlüsse: Clamp, DIN11864-3, Ingold 25
12bar Betriebsdruck, Gase und Flüssigkeiten
DIN04…40Nennweite, auch ISO und OD nach DIN11866
Ra < 0,6µm, produktberührt elektropoliert
Überblick
Messen in der Leitung. Ohne Totraum.
Der Inline-Prozessanschluss wird in die Rohrleitung eingeschweisst. Der Messanschluss sitzt strömungsgünstig im Rohrverlauf, der Sensor schliesst totraumfrei an das Rohr an. So lassen sich Sensoren für pH, Druck oder Temperatur, Probenahmeventile oder Schaugläser in die Leitung setzen.
- Messanschluss Clamp nach DIN32676, Nutanschluss nach
DIN11864-3 oder Ingold-Stutzen 25 mm - Rohrnormen DIN, ISO und OD nach DIN11866
- Rohranschluss mit Schweissenden, weitere Anschlüsse nach Absprache
- Für Gase und Flüssigkeiten bis 12 bar
- Produktberührt 1.4435 (316L), Sonderwerkstoffe nach Bestellschlüssel
- Produktberührte Oberflächen elektropoliert, Ra < 0,6 µm
- Produktberührte Teile markiert mit Artikelnummer, Werkstoff und Chargennummer
- Abnahmeprüfzeugnis 3.1 für produktberührte Teile
Ausführungen
Drei Anschlüsse, ein Prinzip.
aseptisch, Clamp 50,5 mmNutanschluss nach DIN11864-3

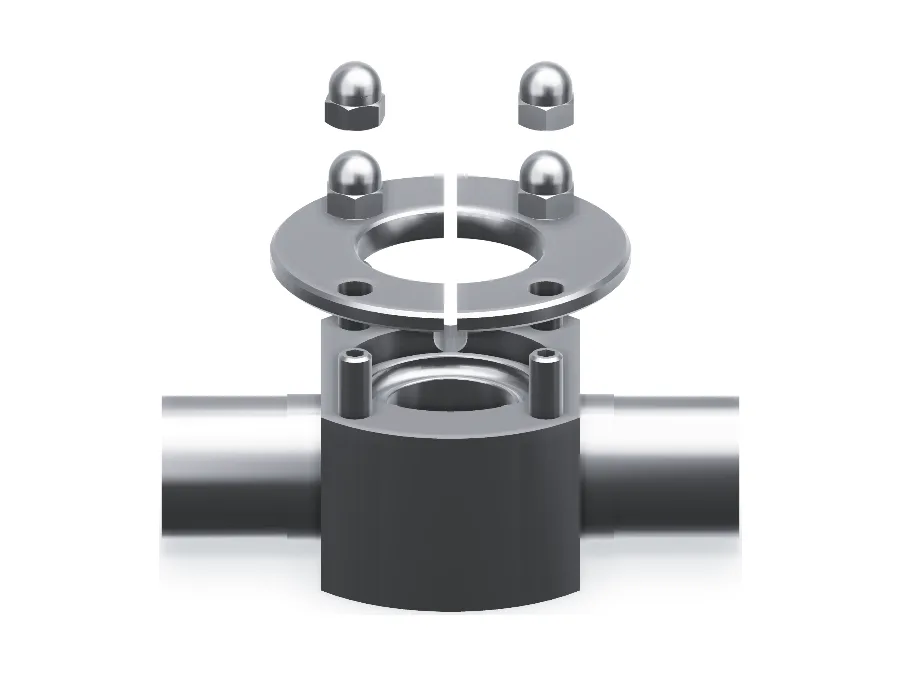

Gleiche Bauform mit aseptischem Nutanschluss nach
Ingold-Stutzen auf dem RohrIngold 25
Rohrstück mit Ingold-Stutzen 25 mm für Sensoren und Stopfen des Ingold-Systems, Baubreite 100 mm, Stutzenlänge 46 mm. Rohranschluss mit Schweissenden, Clamp nach DIN32676 oder Nutklemmstutzen nach
Baugrössen
Gleiche Baulänge, jede Nennweite.
Standardmasse je Messanschluss. Alle Ausführungen gibt es für DIN04 bis DIN40 und OD ¼" bis OD 1½".
| Messanschluss | ø Anschlussmm | Baulängemm | ø Flanschmm | ISO |
|---|---|---|---|---|
| DIN32676 | 50,5 | 136 | 85 | ISO06–ISO40 |
| DIN32676 | 64 | 136 | 100 | ISO06–ISO40 |
| DIN11864-3 | 50,5 | 136 | 85 | ISO06–ISO40 |
| Ingold25 | 25 | 100 | – | ISO06–ISO40 |
Technische Daten
Werkstoffe, Drücke, Temperaturen.
- Nennweiten
- DIN04 bis DIN40, ISO06 bis ISO40, OD ¼" bis OD 1½"; mit Clamp 50,5 auch ISO-Rohre bis 76,1 mm Aussendurchmesser
- Rohranschlussmasse
- DIN11866 Reihe A (DIN), Reihe B (ISO), Reihe C (OD)
- Medien
- Gase und Flüssigkeiten
- Betriebsdruck
- 12 bar
- Werkstoffe produktberührt
- 1.4435 (316L); Sonderwerkstoffe 1.4539, 2.4602, Titan, 1.4404; weitere auf Anfrage
- Dichtungen
- EPDM, Silikon, FKM, PTFE, PTFE/Silikon, PTFE/EPDM, PTFE/FKM; bei Clamp und
DIN11864-3 nicht im Lieferumfang - Temperatur je Dichtung
- EPDM −40 bis +150 °C, kurzzeitig 160 °C; FEP/Silikon −60 bis +200 °C, kurzzeitig 230 °C; FKM −20 bis +200 °C, kurzzeitig 230 °C
- Innenoberfläche
- Ra < 0,6 µm oder Ra < 0,4 µm, elektropoliert; weitere auf Anfrage
- Schweissnähte
- Bei Clamp und
DIN11864-3 innen und aussen ungeschliffen - Rückverfolgbarkeit
- Alle produktberührten Teile markiert mit Artikelnummer, Werkstoff und Chargennummer
- Nachweise
- Abnahmeprüfzeugnis 3.1 nach EN10204 für produktberührte Teile; Dichtungen FDA-konform, USP-Klasse VI, TSE-frei
- Zubehör
- Clamp-Dichtungen, Blinddeckel, Schauglasdeckel; für Ingold 25 Stopfen, Dichtungssets und Schauglas
Bestellschlüssel
Zwei Schlüssel, eine Baureihe.
Beispiele: IGTC.R25.050.35.C — Clamp nach DIN32676, DIN25, Clamp 50,5 mm, 1.4435 (316L), Ra < 0,6 µm elektropoliert. E25.L46.R25.SS.35.C — Ingold 25, Stutzenlänge 46 mm, DIN25, Schweissenden, 1.4435 BN2 (316L), Ra < 0,6 µm elektropoliert.
Clamp und DIN11864-3
- IGTC: Clamp nach DIN32676
- IGNC: Nutanschluss nach
DIN11864-3 - Clamp 50,5 mm als Standard
- Clamp 64, 34 oder 25 mm als Option
Ingold 25
- E25: Inline-Prozessanschluss Ingold 25
- L46: Stutzenlänge 46 mm
- Rohranschluss Schweissende
- Clamp nach DIN32676, ø25, 34, 50 oder 64 mm
- Nutklemmstutzen nach
DIN11864-3
Für alle
- Rohrnorm DIN, ISO oder OD
- Nennweite nach Rohranschlusstabelle
- Werkstoff 1.4435 (316L), 1.4539 oder 2.4602; bei Ingold 25 auch 1.4404 oder Titan
- Ra < 0,6 oder < 0,4 µm, elektropoliert
Kontakt
Anfrage
Nennen Sie uns Messanschluss, Rohrnorm, Nennweite, Rohranschluss, Werkstoff und Oberfläche sowie den Sensor oder das Zubehör, das eingebaut werden soll. Wir schlagen die passende Ausführung vor.
