bio-cleanseal® WS Wanddurchführung
Flacher Dichtungsträger, 3 mm dick, mit Silikondichtung am Rohr. Für Wand und Decke, von DIN04 bis DIN300, ISO06 bis ISO150 und OD ⅛" bis OD 8".
Reinraum-Durchführungen bio-cleanseal®
Durchführungen für Rohrleitungen durch Wand, Decke und Boden von Reinräumen: Ein Dichtungsträger aus Edelstahl mit Silikondichtung schliesst den Spalt zwischen Rohr und Bauteil. Lieferbar als Wanddurchführung WS, Bodendurchführung FS und Mehrfeld-Durchführung MPS.
0,3bar Differenzdruck maximal
130°C Betriebstemperatur, kurzzeitig 150 °C
DIN04…300Nennweiten WS, dazu ISO und OD
Ra < 0,8µm, Träger glasperlgestrahlt
Überblick
Durch Wand und Boden. Dicht und reinigbar.
- Wanddurchführung WS, Bodendurchführung FS, Mehrfeld-Durchführung MPS
- Dichtungsträger aus 1.4404 (316L), glasperlgestrahlt, Ra < 0,8 µm
- Dichtung aus Silikon weiss oder Silikon schwarz, elektrisch leitfähig
- Betriebstemperatur −40 bis +130 °C, kurzzeitig bis +150 °C
- Differenzdruck bis 0,3 bar
- Für Rohre nach DIN11866 Reihe A, B und C, DIN11850 Reihe 1 und SMS3008
- Alle Bauteile mit Artikelnummer, Werkstoff und Chargennummer gekennzeichnet
- Dichtungswerkstoffe FDA-konform, USP-Klasse VI, TSE-frei
- Reinraum-Silikon S68 in Patronen als Zubehör
Ausführungen
Wand, Boden, Platte. Ein Dichtprinzip.

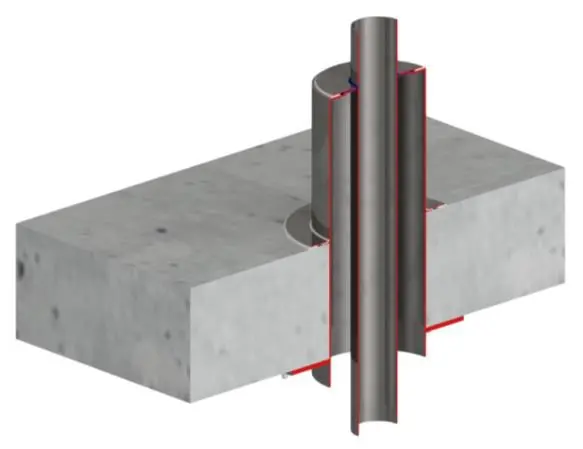

bio-cleanseal® FS Bodendurchführung
Edelstahlhülse durch Boden oder Decke, mit Dichtung am Rohr und an der Bodenfläche. Höhe über Boden und Bodenstärke werden bei der Bestellung angegeben. Von DIN10 bis DIN150, ISO08 bis ISO125 und OD ½" bis OD 4".

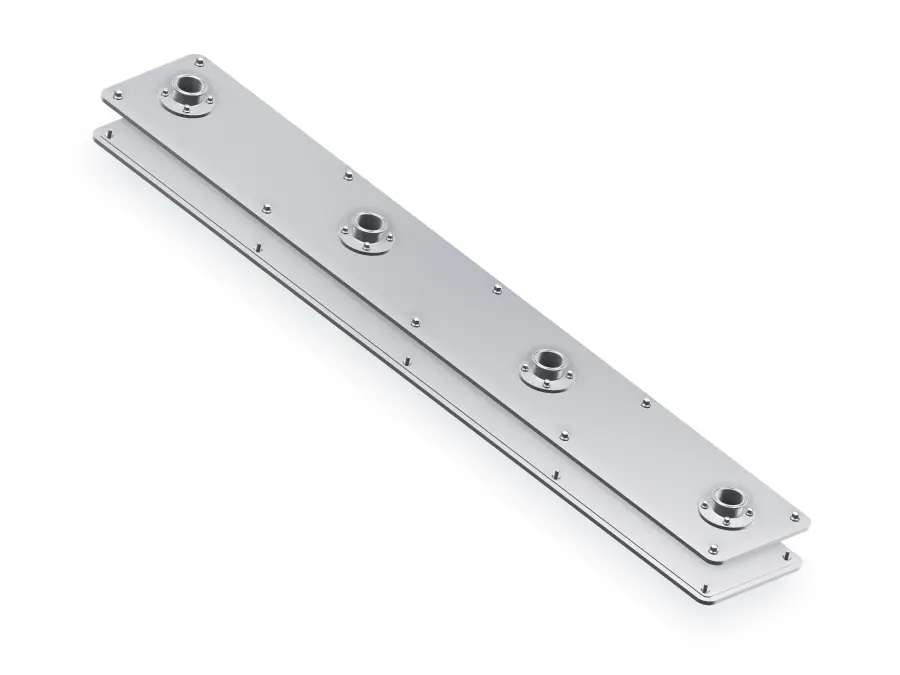

bio-cleanseal® MPS Mehrfeld-Durchführung
Eine Edelstahlplatte nimmt mehrere Leitungen und Anschlüsse auf. Hygienisch gestaltet und nach Anforderung gefertigt.
Baugrössen WS
Je Nennweite ein Trägerdurchmesser.
Aussendurchmesser des Dichtungsträgers der Wanddurchführung WS. Die Dicke beträgt bei allen Grössen 3 mm. Masse der Bodendurchführung FS im Datenblatt.
| Nennweite | Durchmesser Trägermm |
|---|---|
| DIN04–DIN15 | 70 |
| DIN20–DIN25 | 80 |
| DIN32–DIN40 | 100 |
| DIN50 | 120 |
| DIN65 | 140 |
| DIN80 | 150 |
| DIN100 | 160 |
| DIN125 | 180 |
| DIN150 | 220 |
| DIN200 | 280 |
| DIN250 | 350 |
| DIN300 | 390 |
| ISO06–ISO10 | 70 |
| ISO15–ISO20 | 80 |
| ISO25–ISO40 | 100 |
| ISO50 | 120 |
| ISO65 | 140 |
| ISO80 | 150 |
| ISO100 | 170 |
| ISO125 | 200 |
| ISO150 | 240 |
| OD ⅛"–OD ¾" | 70 |
| OD 1" | 80 |
| OD 1½" | 100 |
| OD 2"–OD 2½" | 120 |
| OD 3" | 140 |
| OD 4" | 180 |
| OD 6" | 220 |
| OD 8" | 280 |
Technische Daten
Werkstoffe, Normen, Temperaturen.
- Nennweiten WS
- DIN04–DIN300, ISO06–ISO150, OD ⅛"–OD 8"
- Nennweiten FS
- DIN10–DIN150, ISO08–ISO125, OD ½"–OD 4"
- Rohrnormen
- DIN11866 Reihe A (DIN), Reihe B (ISO), Reihe C (OD); DIN11850 Reihe 1; SMS3008; Sonderabmessungen auf Anfrage
- Dichtungsträger
- 1.4404 (316L)
- Oberfläche Träger
- Glasperlgestrahlt, Ra < 0,8 µm
- Dichtung
- Silikon weiss; Silikon schwarz, elektrisch leitfähig
- Betriebstemperatur
- −40 bis +130 °C, kurzzeitig bis +150 °C, für beide Dichtungswerkstoffe
- Differenzdruck
- Maximal 0,3 bar
- Rückverfolgbarkeit
- Alle Bauteile mit Artikelnummer, Werkstoff und Chargennummer gekennzeichnet
- Zeugnisse
- EN10204 3.1
- Konformität Dichtung
- FDA-konform, USP-Klasse VI, TSE-frei
- Zubehör
- Reinraum-Silikon S68, Patrone 310 ml, weiss, transparent oder edelstahlfarben
Bestellschlüssel
Vier Angaben für die Wand. Sechs für den Boden.
Bestellbeispiele: Wanddurchführung WS.ISO10.27, Bodendurchführung FS.ISO10.27.L2.L3.
1 Artikel · 2 Norm
- WS Wanddurchführung
- FS Bodendurchführung
- MPS Mehrfeld-Durchführung
- DIN nach DIN11866 Reihe A
- ISO nach DIN11866 Reihe B
- OD nach DIN11866 Reihe C
- DINR1 nach DIN11850 Reihe 1
- SMS nach SMS3008
- Spez Sonderabmessung
3 Grösse · 4 Dichtung
- Nennweite nach gewählter Norm, zum Beispiel 10
- 27 Silikon weiss
- 28 Silikon schwarz, elektrisch leitfähig
5 und 6 · nur FS
- L2 Länge über Boden
- L3 Bodenstärke
Kontakt
Anfrage
Nennen Sie uns Art der Durchführung, Rohrnorm, Nennweite und Dichtungswerkstoff, bei der Bodendurchführung zusätzlich die Höhe über Boden und die Bodenstärke. Für Mehrfeld-Durchführungen genügen Anzahl, Lage und Art der Leitungen — wir legen die Platte aus.
