Linienschaugläser
Linienschaugläser für hygienische Gas- und Flüssigkeitsleitungen. Durchfluss, Klarheit, Farbe und Zustand des Mediums lassen sich direkt in der Leitung prüfen, als Teilsicht oder als Vollsicht.
DIN150grösste Nennweite, ISO150 und OD 6"
−20…+160°C Betriebstemperatur
1.4435BN2 (316L), produktberührter Standard
Ra < 0,6µm, produktberührt elektropoliert
Merkmale
Sehen, was im Rohr passiert.
Das Sichtfenster aus Borosilikatglas wird mit Schweissende, Clamp-Anschluss oder Flansch in die Leitung eingebunden.
- Teilsicht und Vollsicht lieferbar
- Für Gase und Flüssigkeiten
- Hygienische Ausführung in Edelstahl
- Sichtfenster aus Borosilikatglas
- Produktberührte Oberflächen elektropoliert
- Produktberührte Teile mit Artikelnummer, Werkstoff und Schmelzennummer gekennzeichnet
- Dichtungen FDA-konform, USP-Klasse VI, TSE-frei
Bauformen
Teilsicht oder Vollsicht. Dazu Ersatzteile und Schutz.
Sonderanschlüsse auf Anfrage.

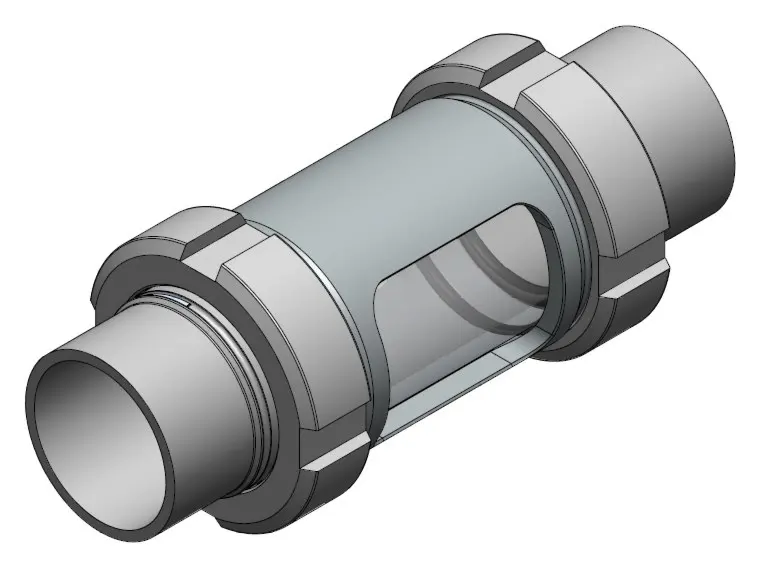

Teilsicht
- Ein Schauglas im Rohrkörper
- Schweissende nach DIN11866
- Clamp-Anschluss nach DIN11864 oder DIN32676
Vollsicht
- Glasrohr rundum einsehbar
- Schweissende nach DIN11866
- Clamp-Anschluss nach DIN32676
- Flansch nach EN1092
Ersatzteile und Schutz
- Ersatzteilsatz
- Ersatzglas aus Borosilikatglas
- Stützringe und O-Ringe
- Zweiteiliger Spritzschutz für Teilsicht und Vollsicht
- Einteiliger Schlagschutz für Teilsicht
Technische Daten
Werkstoffe, Oberflächen, Nachweise.
- Nennweiten
- DIN04–DIN150, ISO06–ISO150, OD ¼"–OD 6"
- Produktberührt
- 1.4435 BN2 (316L)
- Schauglas
- Borosilikatglas
- Sonderwerkstoffe
- 2.4602, Titan, 1.4539 und weitere auf Anfrage
- Nicht produktberührt
- 1.4305 oder gleichwertig
- Oberfläche
- Elektropoliert Ra < 0,6 µm, andere Oberflächen auf Anfrage
- Dichtungen
- EPDM, FEP / Silikon, Silikon, FKM, FFKM
- Medien
- Gase und Flüssigkeiten
- Betriebstemperatur
- −20 bis +160 °C
- Zeugnisse
- EN10204 3.1, für das Glas EN10204 3.2
- Konformität
- FDA-konform, USP-Klasse VI, TSE-frei
Kontakt
Anfrage
Für ein Angebot brauchen wir Bauform, Anschlussart, Rohrnorm und Nennweite, dazu Werkstoff, Dichtung und Oberfläche.
